该除尘器利用了旋风筒内速度场分布的高峰对烟气上升的作用，设置了上升筒和二次分离室以及中间排气管。烟气由入口以设计速度旋流进入筒体，烟尘受离心作用而分离，由上而下分离的粉尘沿筒体沉降到灰槽;烟气以旋流的高峰速度沿0.6左右筒径上升，含微尘浓度较高的部分烟气沿上升筒壁高速旋流进二次分离 室，再经旁路风道回到锥体，二次被分离的粉尘降到锥底汇同一次分离的粉尘进入灰槽。二次被分离后的烟气从中间排气管由出口排出。由于在上升筒的上升旋流速 度较主筒体内要高的多，故微尘能有效的进行二次分离。大大提高了整体除尘效率。

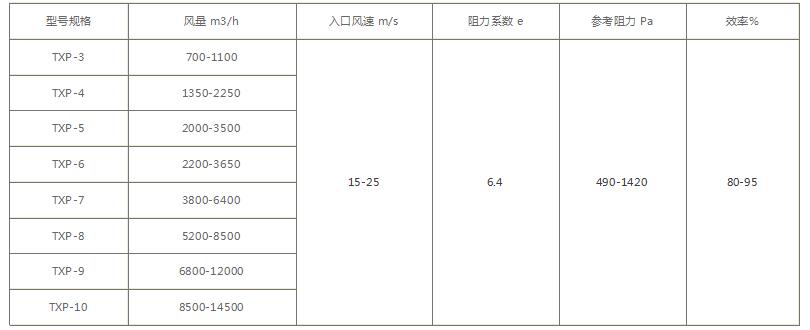

TXP型陶瓷旋风除尘器技术性能：
